干式變壓器和油浸式變壓器的區別

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-16 01:42:40

導讀：油浸式變壓器因此油作為變壓器首要絕緣手法，依托油作冷卻介質（自冷。風冷。水冷）。普通升壓站的主變都是油浸式的，變比20KV/500KV. 干式變壓器依托氛圍對流舉行冷卻。小容量變

　　油浸式變壓器因此油作為變壓器先要絕緣手法，依托油作冷卻介質（自冷。風冷。水冷）。普通升壓站的主變都是油浸式的，變比20KV/500KV.

　　干式變壓器依托氛圍對流舉行冷卻。小容量變壓器變比6000V/400V.油浸式變壓器與干式變壓器的較大差別便是有無“油”，而因為油是液體，擁有流動性，

　　干式變壓器和油式變壓器相比，除事情道理溝通外，較大的差別便是變壓器外部有無油，同時另有許多差別。油浸式變壓器就一定是有外殼的，外殼外部是變壓器油，油中浸泡著變壓器的線圈，從表面是看不到變壓器的線圈的；而干式變壓器沒有油，就不消外殼了，能間接看到變壓器的線圈；另有一個特點便是油浸式變壓器下面有油枕，外部存放著變壓器油，但現在舊式油浸變壓器也有不帶油枕的變壓器出產；

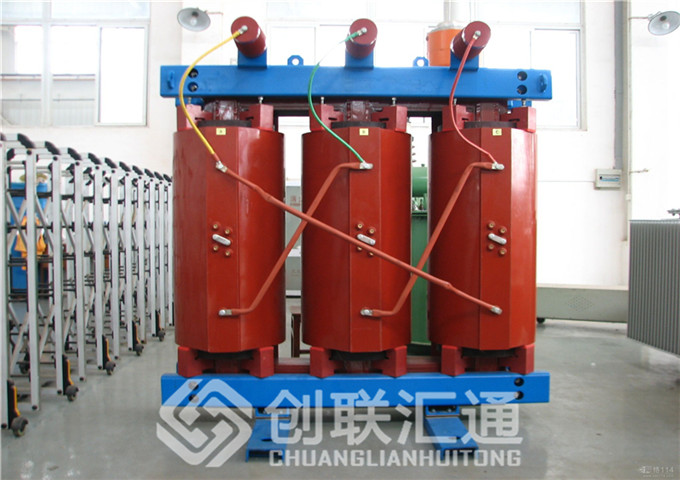

　　1、從表面上看，封裝方式分歧，干式變壓器能間接看到鐵芯和線圈，而油式變壓器只能看到變壓器的外殼；

　　2、引線方式不一樣，干式變壓器大多應用硅橡膠套管，而油式變壓器大部分應用瓷套管；

　　3、容量及電壓分歧，干式變壓器普通適用于配電用，容量大都在1600KVA如下，電壓在10KV如下，也有個體做到35KV電壓等級的；而油式變壓器卻能夠從小到大做到全數容量，電壓等級也做到了所有電壓；我正在設置裝備擺設的特高壓1000KV實驗路線，接納的一定是油式變壓器。

　　4、絕緣和散熱不一樣，干式變壓器普通用樹脂絕緣，靠天然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油舉行絕緣，靠絕緣油在變壓器外部的輪回將線圈發生的熱帶到變壓器的散熱器（片）上舉行散熱。

　　5、從使用場合上說，干式變壓器大多應用在需求“防火、防爆”的場合，普通大型修筑、高層修筑上易接納；而油式變壓器因為“失事”后可能有油噴出或泄露，造成火警，大多應用在室外，且有園地挖設“變亂油池”的場合。

　　6、對負荷的經受才能分歧，普通干式變壓器應在額外容量下運轉，而油式變壓器過載才能比較好。

　　7、造價不一樣，對同容量變壓器來講，干式變壓器的推銷價格比油式變壓器價錢要

　　油浸式變壓器為了散熱便利，也就是為了外部絕緣油的固定散熱便利，在內部設想了散熱器，就象散熱片同樣，而干式變壓器卻沒有這個散熱器，散熱靠變壓器線圈上面的風機，該風機有點象家用空調的室內機；

　　油浸式變壓器因為防火的需求，普通安裝在先自的變壓器室內或室外，而干式變壓器確定裝置在室內，普通情況下安裝在高壓配電室內，和高壓配電柜并排裝置
