MSCHL高壓無功就地補償裝置

【通訊接口】：RS-485 【額定電壓】：6-35KV

【額定頻率】：50HZ

產品價格 ??￥

產品用途

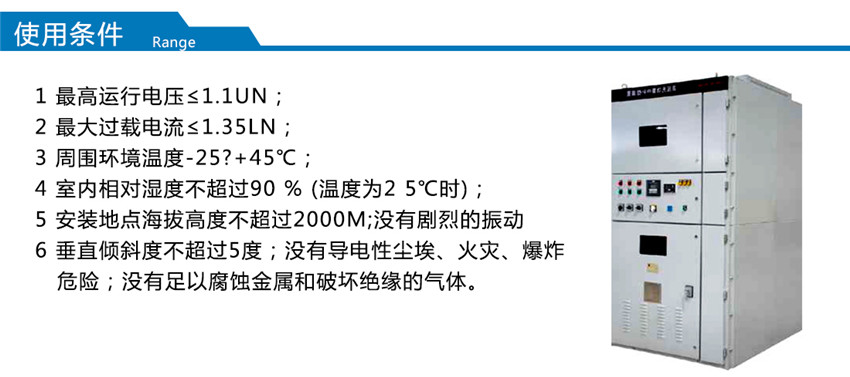

周圍環境溫度-25?+45℃；室內相對濕度不超過90 % (溫度為2 5℃時)；安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

全國24小時銷售熱線:13263317831

獲取優惠報價在線咨詢設備

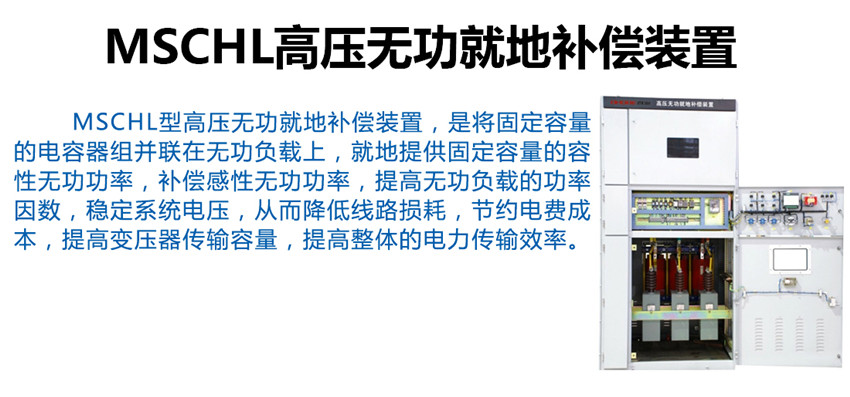

MSCHL型高壓無功就地補償裝置，是將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率，補償感性無功功率，提高無功負載的功率因數，穩定系統電壓，從而降低線路損耗，節約電費成本，提高變壓器傳輸容量，提高整體的電力傳輸效率。

裝置由并聯電容器、串聯電抗器、電壓互感器、控制和保護裝置等組成。
特色：

每套裝置都要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤剩员荛_諧振條件，確保裝置在各種工況下都能安全運行；

除采用噴逐式熔斷器作為單臺電容器的過流保護外，還設有零序電壓保護，完善的保護系統，可使裝置長期穩定運行

產品圖片

產品參數

裝置型號	額定容量	額定電流 A	電容容量及數量	柜體數量	柜體總尺寸 Wx Dx H(mm)
MSCHL(10)-50	50	4.4(2.6)	50x1	1	1000x1500x2400
MSCHL(10)-75	75	6.6(3.9)	25x3	1	1000x1500x2400
MSCHL(10)-100	100	8.7(5.2)	33.4x3	1	1000x1500x2400
MSCHL(10)-150	150	13.1(7.9)	50x3	1	1000x1500x2400
MSCHL(10)-200	200	17.5(10.5)	66.7x3	1	1000x1500x2400
MSCHA6(10)-250	250	21.9(13.1)	83.4x3	1	1000x1500x2400
MSCHA6(10)-350	350	30.6(18.4)	116.7x3	1	1000x1500x2400
MSCHA6(10)-400	400	35(21)	133.4x3	1	1000x1500x2400
MSCHL(10)-500	500	43.7(26.3)	166.7x3	1	1000x1500x2400
MSCHA6(10)-600	600	52.5(31.5)	200x3	1	1200x1500x2400
MSCHL(10)-800	800	70(42)	266.7x3	1	1200x1500x2400
MSCHL(10)-1000	1000	87.5(52.5)	334x3	1	1200x1500x2400
MSCHL{10)-1200	1200	105(63)	400x3	1	1500x1500x2600
MSCHL10-1500	1500	131.2(78.8)	500x3	1	1500x1500x2600

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取
。
