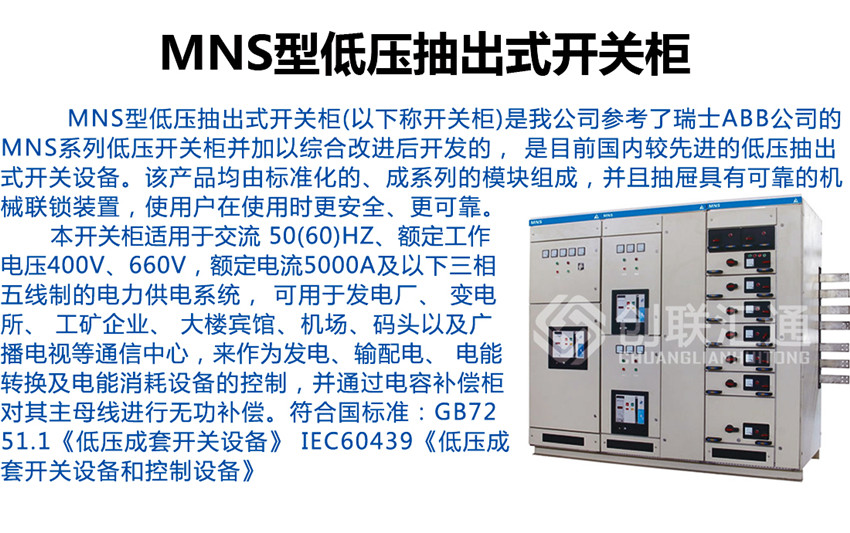

MNS型低壓抽出式開關柜是江蘇爾悅電力設備有限公司根據市場需求而開發的新一代低壓開關柜。該產品技術標準符合IEC439《低壓成套開關設備和控制設備》GB7251《低壓成套開關設備》等標準要求.。

MNS型低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小區、高層建筑等場所，作為交流50~60Hz，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。

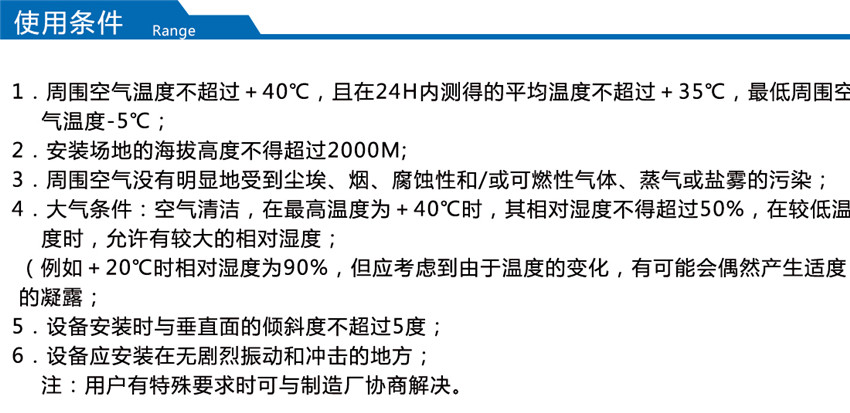

1． 周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于35℃。

2． 大氣條件：空氣清潔，相對濕度在最高溫度+40℃時不超過50﹪；在較低溫度時允許有較高的相對濕度，例如20℃時為90﹪，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。

3． 海拔高度不超過2000米。

4． 本裝置適應于以下溫度的運輸和儲存過程：25℃至55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。

5． 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

6． 當本裝置使用海上石油鉆井平臺和核電站時，應另行簽訂技術協議。

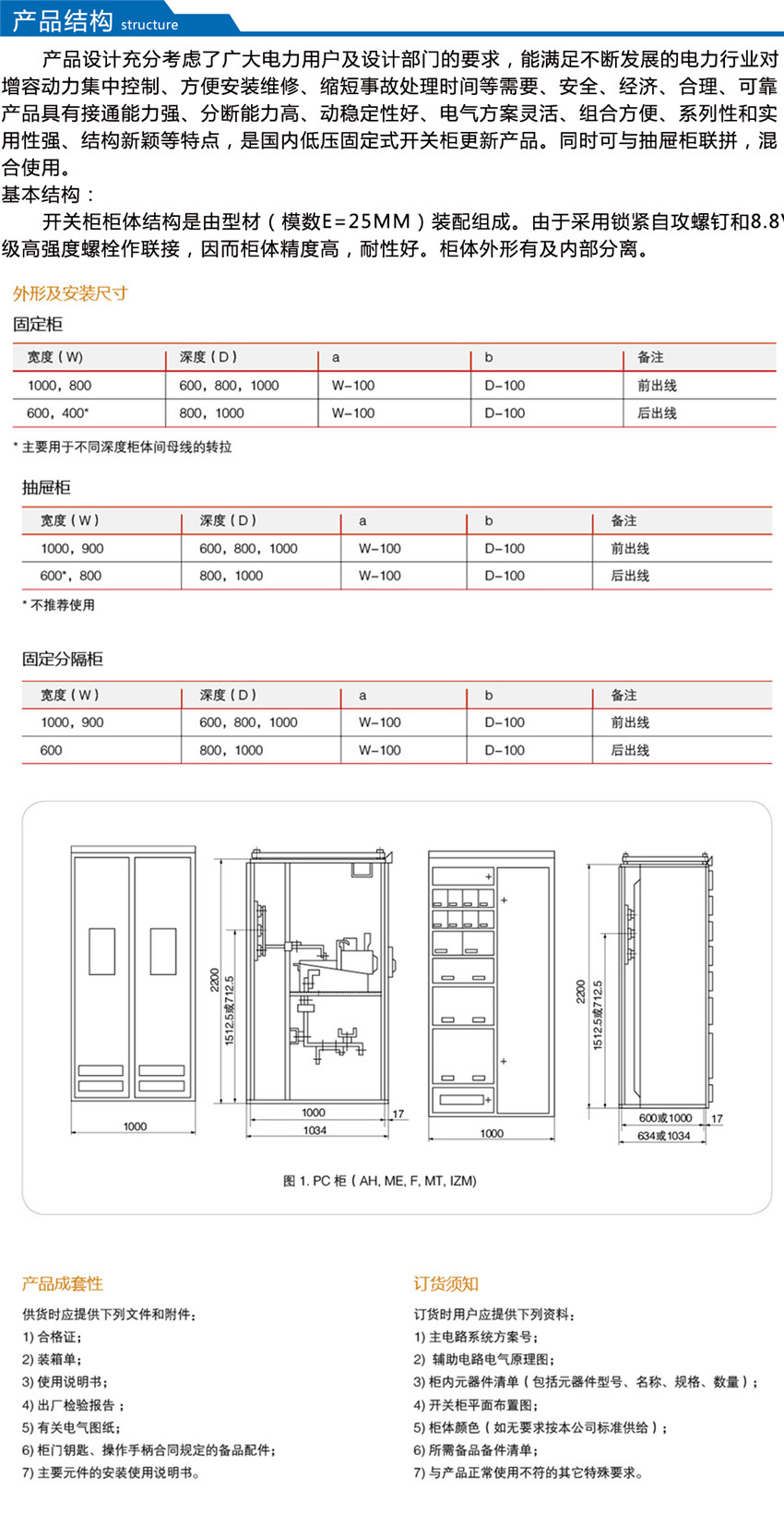

結構特征：

    本裝置的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本柜架,再按方案變化需要,加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件,組裝成一臺完整的裝置,裝置內零部件尺寸、隔室尺寸實行模數化(模數單位E=25mm)。

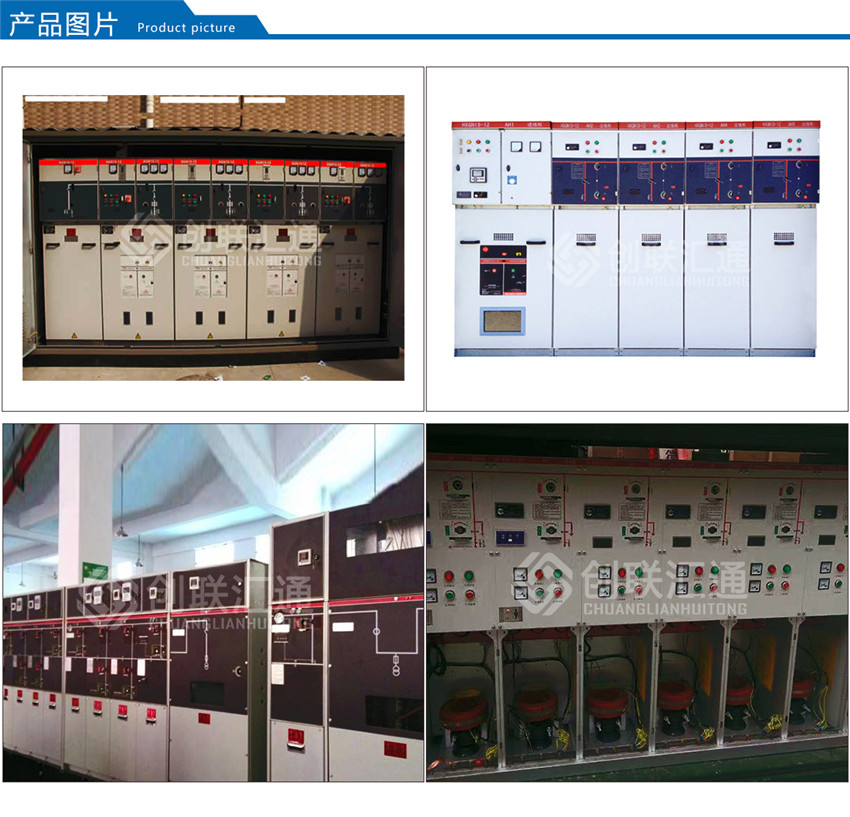

產品圖片
